自動售賣機中控設備解決方案

自動售賣機是一種無需人員操作的售貨設備,它能夠根據消費者的需求和操作,自動完成商品的選購、支付、存儲和發放等一系列操作。目前市面上相對已經比較普及,我司這款中控設備是一款高度集成化的核心板產品,相比于行業現有產品在技術細節處理上解決了很多痛點,主要有以下幾個方面:

1、一體化設計,集成度高,布線方便,運維簡單;

2、冰柜的部分控制硬件集中在中控盒上,二者融為一體,減少整機盜損;

3、UPS供電無縫切換,保證斷電后的每筆交易正常進行;

4、電插鎖實時在位和狀態檢測,后臺可實時查看,異常可上報;

5、電池實時在位和狀態檢測,后臺可實時查看,異常可上報;

6、門在位實時檢測,防撬門預警,減少貨損;

7、自帶4G模組接口,開柜即可單獨掃碼,也可接屏刷臉;

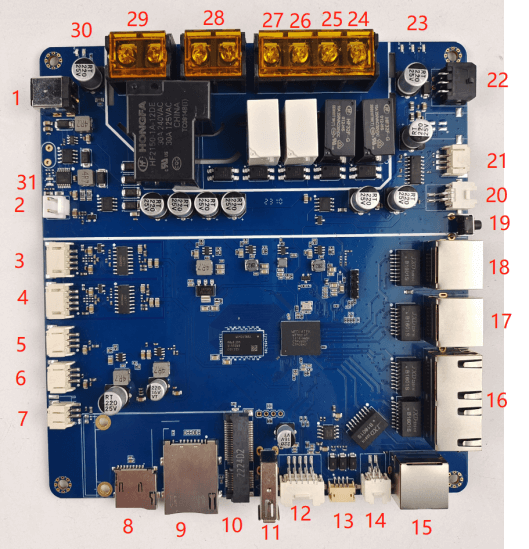

方案樣板接口說明:



接口序號

接口名稱

功能說明

備注

1

DC座子

12V電源輸入


2

2P-3.96電池接口

UPS電池接口:

帶電池在位檢測,充電檢測,滿電檢測

從上至下腳序:

VBAT,GND

3

4P-2.0重力傳感器A

重力傳感器A

從上至下腳序:
GND,S-,S+,VCC

4

4P-2.0重力傳感器B

重力傳感器B


5

3P-2.0溫度傳感器A

溫度傳感器A

從上至下腳序:
GND,DATA,VCC

6

3P-2.0溫度傳感器B

溫度傳感器B


7

2P-2.0門在位座子

門在位感應器

從上至下腳序:
IO,GND

8

TF卡槽


可選

9

SIM卡槽


可選

10

4G模組


可選

11

USB接口

USB2.0


12

2x5P-2.0拓展接口

1、音頻接口;

2、通用GPIO口;

軟件可配

13

4P-1.5 RS485接口

RS485接口

從左至右腳序:
VCC,A,B,GND

14

2x2P-2.0 I2C接口

I2C接口


15

百兆網口

百兆網口

無POE功能

16

百兆雙網口

百兆雙網口+POE供電

12V1A

17

百兆網口

百兆網口+POE供電

12V1A

18

百兆網口

百兆網口+POE供電

12V1A

19

按鍵

按鍵功能:1、短按復位;

2、長按恢復出廠設置;


20

2x2P-2.0 電源輸出

12V電源輸出接口

從左至右腳序:
12V,GND

21

3P-2.0 RS232接口

遠程整機控制RS232硬復位功能

從上至下腳序:
RX,TX,GND

(整機接口接法)

22

2x3P-3.0電磁鎖座子

電磁鎖接口功能




23



鎖狀態指示燈


從左至右燈說明:

1、鎖舌指示燈;

2、門偵指示燈;

3、開鎖指示燈;

24

繼電器輸出口1--照明

照明,220V10A;


25

繼電器輸出口2--風扇

風扇,220V10A;


26

繼電器輸出口3--除霧

除霧,220V16A


27

繼電器輸出口4--化霜

化霜,220V16A


28

繼電器輸出口5--壓縮機

壓縮機,220V30A,雙P輸出


29

2P 220V火線輸入

220V火線雙P輸入




31



電源及系統指示燈


從左至右燈說明:

1、市電指示燈;

2、系統指示燈

32

電池指示燈

電池狀態指示燈:

1、滿電,綠色;

2、充電,紅色;

3、無電池,紅+綠色



發布時間:2024-06-18 17:54:41
